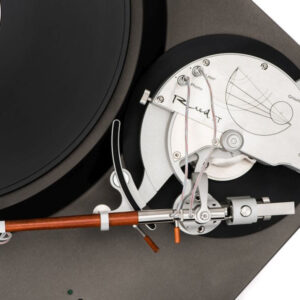

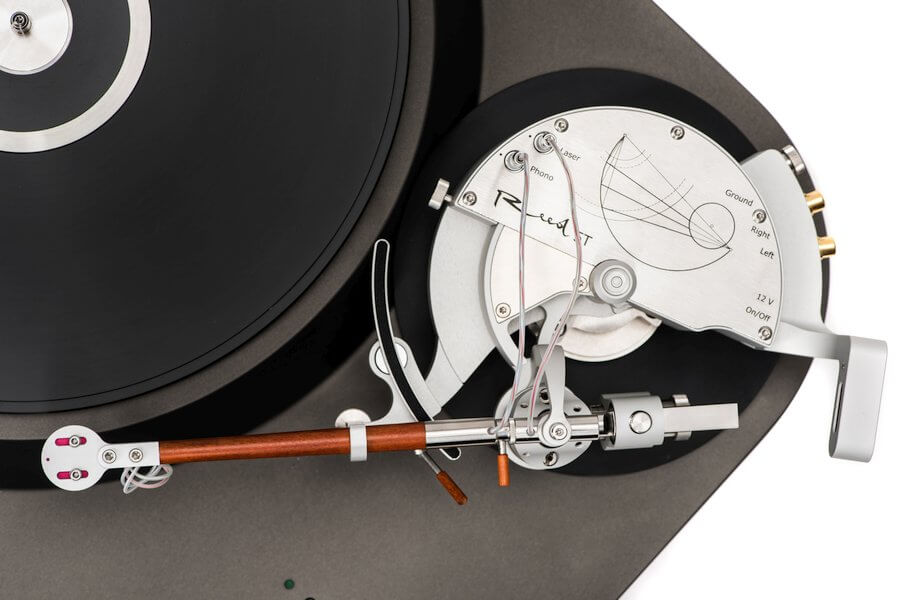

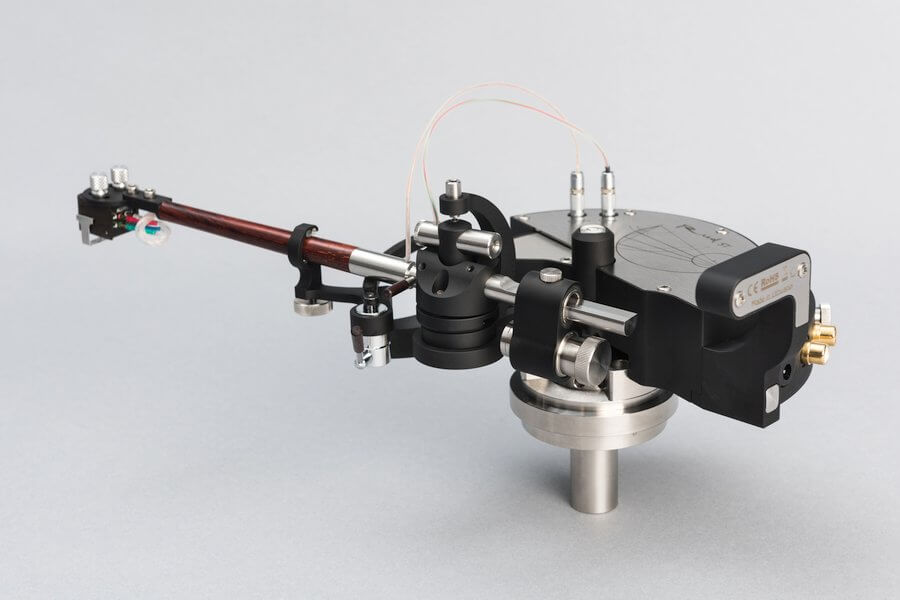

Reed 5T

Reed 5T là mẫu tay cần tonearm đặc biệt đánh dấu bước phát triển của Reed trong lĩnh vực tonearm tangential, nhưng khác với các thiết kế linear tracking truyền thống, Reed 5T sử dụng một cơ cấu tangential dạng pivot được điều khiển chủ động. Nguyên lý hoạt động của Reed 5T dựa trên định lý Thales, kết hợp với hệ thống cảm biến quang học và motor mô-men xoắn tuyến tính để liên tục kiểm soát vị trí của tonearm. Mục tiêu của cấu trúc này là giữ cho góc tiếp xúc giữa stylus và rãnh đĩa gần với phương tiếp tuyến trong toàn bộ quá trình đọc đĩa, đồng thời tránh những nhược điểm thường gặp ở tonearm tangential sử dụng ray trượt hoặc cơ cấu khí nén. Reed 5T đạt sai số tracking tối đa ±5 MOA, trong khi không cần cơ cấu anti-skating. Đây là một thiết kế có mức độ cơ khí và điện tử phức tạp cao, nhưng lại hướng tới một mục tiêu rất cụ thể: kiểm soát chuyển động của cartridge với độ chính xác cao mà vẫn duy trì ma sát cơ học thấp.

Nền tảng hình học của Reed 5T dựa trên định lý Thales và quan hệ giữa ba điểm xác định một đường tròn. Trong thiết kế này, Reed bố trí armwand và các điểm hình học sao cho chuyển động quay của tonearm có thể tạo ra quỹ đạo gần với chuyển động tiếp tuyến của stylus trên rãnh đĩa. Khác với tonearm pivot thông thường, trong đó toàn bộ armwand quay theo một cung cố định và tracking error thay đổi đáng kể từ đầu tới cuối mặt đĩa, Reed 5T liên tục xác định vị trí của tonearm để hiệu chỉnh chuyển động theo vị trí thực tế của cartridge. Điều này giúp sai số tracking được giữ ở mức tối đa ±5 MOA, tương đương khoảng ±0,083°. Đây là một con số rất nhỏ khi so với sai số cực đại khoảng 1,5° mà Reed công bố cho tonearm pivot thông thường. Quan trọng hơn, Reed 5T đạt được điều này mà không cần sử dụng một hệ thống ray trượt dài theo bán kính của platter.

Để kiểm soát vị trí, Reed 5T sử dụng laser kết hợp linear sensor array. Laser được bố trí trên cụm ổ đỡ của tonearm, tạo ra tín hiệu quang học được cảm biến tuyến tính tiếp nhận. Khi vị trí của tonearm thay đổi theo chuyển động của cartridge trên mặt đĩa, hệ thống cảm biến xác định vị trí và cung cấp thông tin cho mạch điều khiển. Tín hiệu này sau đó được sử dụng để điều khiển motor mô-men xoắn tuyến tính, giúp thay đổi góc của cụm tonearm một cách trực tiếp. Reed lựa chọn limited rotation sectional torque motor thay vì một cơ cấu truyền động thông qua bánh răng hoặc dây đai, nhờ đó chuyển động có thể được thực hiện trực tiếp và không cần thêm một hệ thống truyền lực phức tạp. Đây là một trong những điểm khác biệt quan trọng nhất của Reed 5T so với các tonearm tangential sử dụng cơ cấu trượt cơ học.

Một ưu điểm khác của thiết kế này là moment of inertia nhỏ hơn so với tonearm pivot thông thường. Khi hệ thống phải thay đổi vị trí để bám theo chuyển động của rãnh đĩa, khối lượng và quán tính của các bộ phận chuyển động có ảnh hưởng trực tiếp tới tốc độ phản ứng. Reed 5T được thiết kế để giảm moment of inertia của cơ cấu chuyển động, đồng thời sử dụng motor có khả năng điều khiển trực tiếp góc quay. Điều này giúp tonearm có thể phản ứng nhanh với sự thay đổi vị trí của cartridge mà không cần sử dụng cơ cấu truyền động nhiều tầng. Reed cũng nhấn mạnh rằng thiết kế này không cần các thiết bị bổ sung như máy nén khí thường xuất hiện ở một số tonearm tangential. Kết quả là toàn bộ hệ thống vẫn giữ được kích thước tương đối gọn dù bên trong chứa cả cơ cấu pivot, cảm biến quang học và motor điều khiển.

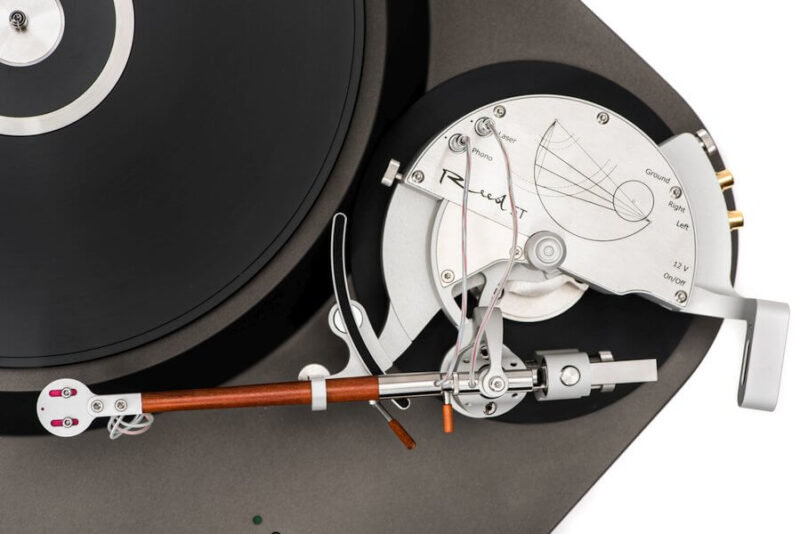

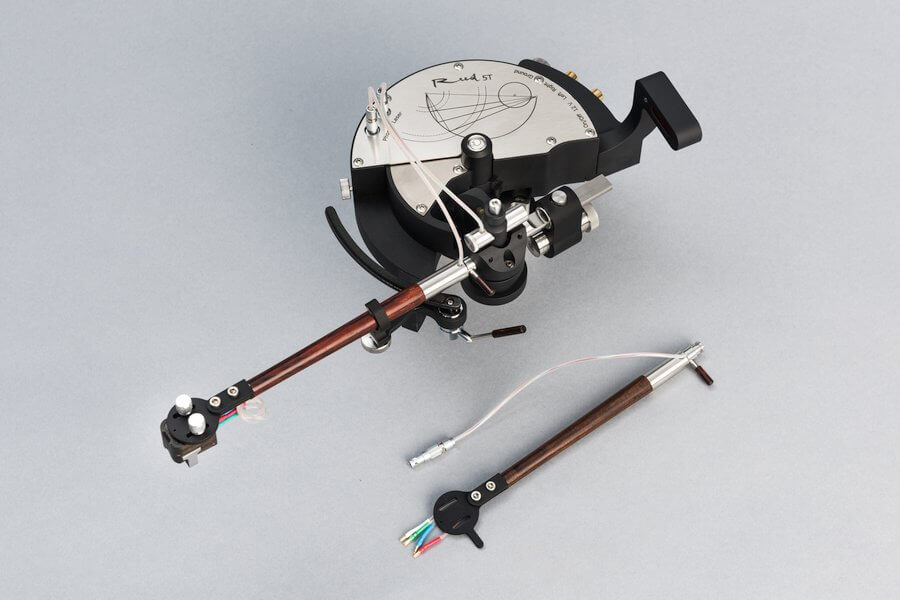

Phần arm tube của Reed 5T sử dụng hệ thống treo tương tự Reed 2G và có thể thay thế bởi người dùng. Đây là một điểm rất đáng chú ý bởi việc thay armwand cho phép thay đổi khối lượng hiệu dụng của tonearm để phù hợp với từng cartridge. Reed cung cấp nhiều lựa chọn vật liệu gỗ như Wenge, Macassar Ebony, Cocobolo và Teak sáng hoặc tối. Khối lượng hiệu dụng của Reed 5T nằm trong khoảng 8 – 16 g theo cấu hình vật liệu armwand, trong khi Reed cho biết cấu hình armwand có thể được điều chỉnh theo nhu cầu khách hàng trong phạm vi khoảng 8 – 18 g. Wenge và Macassar Ebony có khối lượng hiệu dụng khoảng 10 – 14 g, Cocobolo khoảng 12 – 18 g, còn Teak sáng hoặc tối khoảng 8 – 14 g. Việc thay đổi armwand vì thế không đơn thuần mang tính thẩm mỹ mà còn cho phép người chơi tối ưu cộng hưởng cơ học giữa tonearm và cartridge.

Reed 5T vẫn cung cấp đầy đủ các điều chỉnh cần thiết để thiết lập cartridge. Chiều cao tonearm có thể điều chỉnh tương thích với platter cao 26 – 46 mm, trong khi VTA có độ chính xác ±0,2mm và azimuth có thể điều chỉnh ±8°. Lực tỳ nằm trong khoảng 10 – 30 mN, phù hợp với cartridge có khối lượng khoảng 5,5 – 19,5 g trong cấu hình tiêu chuẩn và có thể mở rộng tới khoảng 4,0 – 25,0 g tùy cấu hình. Những điều chỉnh này đặc biệt quan trọng với Reed 5T bởi một tonearm tangential có cơ cấu điều khiển chính xác vẫn cần được đặt đúng độ cao và cân bằng chính xác trước khi hệ thống điện tử bắt đầu kiểm soát vị trí. VTA và azimuth vì vậy không phải những tính năng phụ mà là một phần thiết yếu của quá trình thiết lập.

Việc Reed 5T không cần anti-skating xuất phát từ chính nguyên lý hình học và chuyển động của tonearm. Ở tonearm pivot truyền thống, tracking error tạo ra lực kéo cartridge về phía tâm đĩa và hình thành sự phân bố lực không đối xứng lên hai thành rãnh. Khi góc tracking được duy trì gần với phương tiếp tuyến, thành phần lực này được giảm đáng kể. Reed 5T vì vậy không cần thêm một cơ cấu anti-skating để tạo lực bù. Điều này giúp hệ thống tránh được một nguồn tác động cơ học bổ sung lên tonearm, đồng thời đơn giản hóa quá trình căn chỉnh. Tuy nhiên, điều đó không có nghĩa người dùng có thể bỏ qua các bước thiết lập cơ bản; lực tỳ, VTA, azimuth, độ cân bằng và chiều cao armwand vẫn cần được điều chỉnh chính xác.

Một đặc điểm khác của Reed 5T là hiệu quả kiểm soát chuyển động theo cả phương đứng và phương ngang. Với một tonearm có hệ thống điều khiển chủ động, việc duy trì độ tự do chuyển động ở phương ngang nhưng vẫn kiểm soát chính xác vị trí là bài toán khó hơn nhiều so với tonearm pivot thụ động. Reed giải quyết vấn đề bằng cách kết hợp ổ đỡ có ma sát thấp với hệ thống cảm biến và motor điều khiển góc quay. Cấu trúc này cho phép Reed 5T giữ được khối lượng hiệu dụng tương đối thấp, trong khi vẫn có khả năng thay đổi vị trí theo chuyển động của cartridge. Đây cũng là lý do Reed mô tả Reed 5T như một tonearm tangential nhưng vẫn giữ cấu trúc pivot, thay vì sử dụng một carriage trượt trên ray như các thiết kế linear tracking cổ điển.

Reed 5T được thiết kế với khoảng cách lắp đặt 251mm và tương thích platter có đường kính tối đa 330mm. Việc lựa chọn vị trí mounting cần được thực hiện chính xác để đảm bảo toàn bộ hình học của tonearm hoạt động đúng theo thiết kế. Reed 5T cũng được bán kèm nguồn điện dành riêng cho tonearm; phiên bản hiện tại sử dụng nguồn DC 12V và Reed cung cấp bộ nguồn pin BS-12V được thiết kế để cấp nguồn cho Reed 5T cũng như một số mâm đĩa than của hãng. Việc tách nguồn khỏi điện lưới giúp hệ thống điều khiển tonearm có một nguồn DC ổn định, đồng thời hạn chế ảnh hưởng của nhiễu điện lưới tới phần điều khiển. Đây là một phần trong cách Reed tiếp cận Reed 5T như một hệ thống cơ khí – quang học – điện tử hoàn chỉnh chứ không đơn thuần là một tonearm cơ học.

Với laser, linear sensor array, motor mô-men xoắn tuyến tính, armwand có thể thay thế và hệ thống pivot có độ ma sát thấp, Reed 5T là một trong những mẫu tonearm khác biệt nhất của Reed. Nó không lựa chọn con đường đơn giản hóa cơ cấu để đạt độ ổn định, mà đưa thêm cảm biến và điều khiển điện tử vào một hệ thống cơ học vốn đã rất nhạy cảm với chuyển động. Đổi lại, Reed 5T có thể duy trì tracking error tối đa chỉ ±5 MOA mà không cần anti-skating hoặc máy nén khí, đồng thời giữ được khả năng điều chỉnh VTA, azimuth và khối lượng hiệu dụng thông qua armwand thay thế. Đối với người chơi vinyl muốn khai thác tối đa độ chính xác của quá trình tracking và sẵn sàng đầu tư vào một giải pháp tonearm tangential khác biệt, Reed 5T là một thiết kế rất đáng chú ý, nơi cơ khí chính xác, quang học và điều khiển điện tử được kết hợp trong cùng một hệ thống.

Thông số kỹ thuật:

Loại: Tay cần tonearm tangential dạng pivot

Nguyên lý: Hình học Thales

Cảm biến vị trí: Laser và linear sensor array

Cơ cấu truyền động: Limited rotation sectional torque motor

Sai số tracking: ±5 MOA

Khoảng cách lắp đặt: 251 mm

Đường kính platter tối đa: 330 mm

Khối lượng hiệu dụng: 8 – 16 g, tùy vật liệu armwand

Khả năng tùy chỉnh khối lượng hiệu dụng: 8 – 18 g

Điều chỉnh chiều cao: Tương thích platter cao 26 – 46 mm

Điều chỉnh VTA: Độ chính xác ±0,2 mm

Điều chỉnh azimuth: ±8°

Lực tỳ: 10 – 30 mN

Khối lượng cartridge: 5,5 – 19,5 g, có thể mở rộng 4,0 – 25,0 g tùy cấu hình

Anti-skating: Không cần

Armwand: Có thể thay thế

Armwand Wenge: 10 – 14 g

Armwand Macassar Ebony: 10 – 14 g

Armwand Cocobolo: 12 – 18 g

Armwand Teak sáng/tối: 8 – 14 g

Nguồn điện: DC 12V

Nguồn cung cấp: Reed BS-12V hoặc nguồn Reed 12V tương thích

Finish: Seashell White, Black, Gold Matte.
