Căn chỉnh kim Reed Cartridge Aligning Tool (Liên hệ)

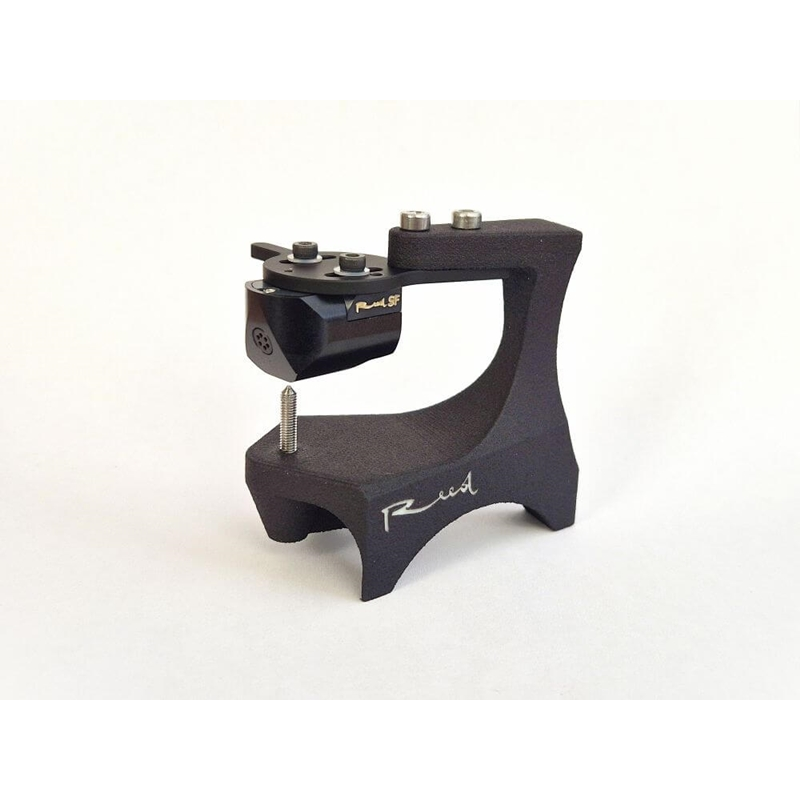

Reed Cartridge Aligning Tool

Reed Cartridge Aligning Tool là dụng cụ căn chỉnh cartridge được Reed phát triển nhằm đơn giản hóa một trong những công đoạn quan trọng nhất khi lắp đặt cartridge trên tonearm. Thay vì sử dụng một protractor thông thường và phải thực hiện nhiều bước đo, đối chiếu và điều chỉnh bằng mắt, Reed Cartridge Aligning Tool được thiết kế để hỗ trợ xác định vị trí cartridge trực tiếp trên headshell với thao tác đơn giản hơn. Dụng cụ này tương thích với toàn bộ các mẫu tonearm Reed và tất cả chiều dài hiệu dụng mà Reed cung cấp, từ những tonearm 9,5inch đến các phiên bản 10,5inch và 12inch. Với một hệ thống analog, đây là phụ kiện nhỏ nhưng có vai trò thực tế bởi vị trí cartridge quyết định trực tiếp tới overhang, offset angle và hình học tracking của stylus trên toàn bộ mặt đĩa.

Khi cartridge được lắp vào headshell, vị trí của nó không thể lựa chọn tùy ý. Stylus phải nằm đúng vị trí tương ứng với hình học của tonearm để cantilever có thể bám rãnh với sai số tracking nằm trong giới hạn thiết kế. Chỉ một sai lệch nhỏ về khoảng cách hoặc góc đặt cartridge cũng có thể khiến stylus không đi theo quỹ đạo tối ưu. Điều này đặc biệt đáng chú ý với các tonearm có chiều dài hiệu dụng khác nhau, bởi mỗi chiều dài sẽ có một khoảng cách mounting, overhang và offset angle tương ứng. Reed Cartridge Aligning Tool được phát triển để giải quyết chính vấn đề này, giúp quá trình định vị cartridge trở nên trực quan hơn so với việc chỉ dựa vào một tấm protractor đặt trên mặt đĩa.

Một trong những ưu điểm quan trọng của Reed Cartridge Aligning Tool là dụng cụ được thiết kế dành riêng cho hệ thống tonearm Reed nhưng vẫn tương thích với toàn bộ các model và chiều dài tonearm của hãng. Người dùng không cần sử dụng một dụng cụ khác nhau cho Reed 2B, Reed 2G, Reed 3P, Reed 5A hay Reed 5T chỉ vì chiều dài tonearm khác nhau. Đây là điểm có giá trị thực tế đối với những người chơi sở hữu nhiều tonearm Reed hoặc thường xuyên thay đổi cartridge. Khi hình học của từng tonearm được xác định trong thiết kế, dụng cụ căn chỉnh có thể giúp người dùng đưa cartridge về đúng vị trí cần thiết mà không phải thực hiện lại toàn bộ phép tính hình học bằng tay.

Quy trình căn chỉnh cartridge thông thường đòi hỏi người dùng phải xác định đồng thời overhang và offset angle. Overhang là khoảng cách mà stylus nhô ra phía trước so với vị trí hình học tham chiếu của tonearm, trong khi offset angle liên quan tới góc của cartridge so với trục armwand. Hai thông số này có quan hệ trực tiếp với nhau và cùng quyết định tracking geometry. Nếu overhang không chính xác, vị trí tối ưu của stylus trên rãnh sẽ bị dịch chuyển; nếu offset angle sai, cantilever sẽ không giữ được hướng phù hợp với tiếp tuyến của rãnh. Reed Cartridge Aligning Tool giúp biến bài toán này thành một quá trình căn chỉnh trực quan hơn, giảm sự phụ thuộc vào việc đọc các vạch chia nhỏ trên protractor.

Độ chính xác của công đoạn này đặc biệt quan trọng khi sử dụng cartridge có stylus profile phức tạp. Các stylus dạng Micro Ridge, Shibata, line contact hoặc những biến thể có vùng tiếp xúc rãnh dài thường yêu cầu cartridge được đặt chính xác để duy trì hình học tiếp xúc phù hợp. Khi cartridge bị xoay hoặc đặt lệch, phần tiếp xúc của stylus với hai thành rãnh có thể thay đổi, ảnh hưởng tới khả năng theo rãnh và sự cân bằng giữa hai kênh. Vì vậy, một dụng cụ căn chỉnh không trực tiếp tạo ra sự thay đổi âm thanh nhưng có thể giúp cartridge hoạt động gần với điều kiện hình học mà nhà sản xuất dự kiến.

Reed Cartridge Aligning Tool cũng có ý nghĩa trong quá trình thay cartridge. Với một hệ thống sử dụng nhiều cartridge, việc tháo cartridge cũ rồi lắp cartridge mới thường kéo theo hàng loạt thao tác như xác định lại vị trí, kiểm tra overhang, điều chỉnh offset angle và sau đó kiểm tra VTA, azimuth cùng lực tỳ. Nếu phải thực hiện toàn bộ quá trình này bằng protractor mỗi lần thay cartridge, thời gian thiết lập có thể khá dài và kết quả phụ thuộc nhiều vào kỹ năng của người sử dụng. Một dụng cụ chuyên dụng giúp rút ngắn phần căn chỉnh hình học, từ đó người chơi có thể dành nhiều thời gian hơn cho những bước tinh chỉnh cuối cùng như VTA, azimuth và lực tỳ.

Điểm đáng lưu ý là Reed Cartridge Aligning Tool không thay thế toàn bộ quá trình setup tonearm. Sau khi cartridge đã được định vị, người dùng vẫn cần kiểm tra lực tỳ theo khuyến nghị của cartridge, cân bằng tonearm, điều chỉnh VTA và azimuth nếu tonearm hỗ trợ, đồng thời thiết lập anti-skating đối với những mẫu tonearm sử dụng cơ cấu này. Dụng cụ chủ yếu giải quyết phần hình học giữa cartridge và tonearm. Đây là cách sử dụng hợp lý bởi overhang và offset angle là nền tảng của vị trí cartridge, còn những thông số khác cần được thiết lập sau khi cartridge đã nằm đúng vị trí cơ bản.

Đối với các tonearm Reed có armwand thay thế như Reed 2G và những mẫu sử dụng nhiều chiều dài hiệu dụng, khả năng căn chỉnh nhất quán càng có giá trị. Khi thay armwand hoặc chuyển sang một cấu hình tonearm khác, hình học lắp đặt có thể thay đổi. Một dụng cụ được thiết kế để sử dụng xuyên suốt các chiều dài tonearm Reed giúp người dùng duy trì một quy trình căn chỉnh quen thuộc thay vì phải chuyển sang những phương pháp khác nhau. Điều này phù hợp với triết lý mô-đun của Reed, trong đó tonearm, headshell, counterweight và các phụ kiện căn chỉnh có thể được lựa chọn tùy theo cấu hình hệ thống.

Về bản chất, Reed Cartridge Aligning Tool là một phụ kiện có thiết kế đơn giản nhưng giải quyết đúng một điểm khó trong việc thiết lập hệ thống vinyl. Cartridge là thành phần rất nhỏ, nhưng vị trí của nó quyết định cách stylus tiếp xúc với rãnh trên hàng chục centimet chuyển động của tonearm. Vì vậy, việc đưa cartridge về đúng hình học ngay từ đầu có ý nghĩa lớn hơn nhiều so với kích thước của bản thân dụng cụ. Với khả năng tương thích với toàn bộ tonearm Reed và mọi chiều dài mà hãng cung cấp, Reed Cartridge Aligning Tool phù hợp với người chơi muốn chuẩn hóa quá trình lắp cartridge, giảm thời gian căn chỉnh và nâng cao độ nhất quán khi thay đổi cartridge trên hệ thống analog.

Thông số kỹ thuật:

Loại: Dụng cụ căn chỉnh cartridge

Công dụng: Căn chỉnh vị trí cartridge trên tonearm

Phương pháp căn chỉnh: Hỗ trợ định vị cartridge thay cho protractor thông thường

Tương thích: Toàn bộ tonearm Reed

Chiều dài tonearm tương thích: Tất cả chiều dài tonearm Reed

Ứng dụng: Căn chỉnh hình học cartridge và tonearm

Thông số hỗ trợ: Overhang và offset angle.
