Phono equalizer Reed EQ (Liên hệ)

Reed EQ

Reed EQ là phono equalizer được Reed phát triển chuyên biệt để khai thác cartridge quang học Reed SF, tạo thành một hệ thống phát tín hiệu hoàn chỉnh dựa trên nguyên lý chuyển đổi quang điện. Khác với phono stage MM hoặc MC thông thường, Reed EQ không chỉ đảm nhiệm việc khuếch đại tín hiệu đầu vào mà còn được thiết kế ngay từ đầu để tiếp nhận đặc tính tín hiệu của Reed SF và xử lý nó với một cấu trúc mạch phù hợp. Reed tập trung vào ba yếu tố chính trong thiết kế điện tử là tính toàn vẹn của tín hiệu, sự đối xứng giữa hai kênh và khả năng giảm nhiễu. Toàn bộ mạch equalizer được đặt trong chassis nhôm gia công nguyên khối, trong khi bộ nguồn Reed PS được tách thành một thân máy riêng. Cách bố trí này giúp phần mạch tín hiệu tránh xa nguồn điện và các thành phần có khả năng gây nhiễu, đồng thời tạo cho Reed EQ một cấu trúc vật lý chắc chắn, tương xứng với vị trí của nó trong hệ thống cartridge quang học Reed SF.

Điểm quan trọng nhất khi thiết kế Reed EQ là sự tương thích trực tiếp với Reed SF. Cartridge quang học không tạo tín hiệu theo nguyên lý cảm ứng điện từ như cartridge MM hoặc MC mà sử dụng LED, tấm chắn ánh sáng và photo-detector để chuyển đổi chuyển động của stylus thành tín hiệu điện. Vì vậy, phono equalizer đi kèm phải được thiết kế để tiếp nhận và xử lý loại tín hiệu này theo cách phù hợp. Reed EQ đảm nhiệm chính xác vai trò đó, biến nó thành mắt xích không thể tách rời trong hệ thống Reed SF. Khi cartridge được kết nối, Reed EQ có mức điện áp đầu ra 600mV tại 1kHz, cung cấp tín hiệu đủ để đưa tới preamplifier hoặc thiết bị khuếch đại tiếp theo. Reed vì vậy không định vị Reed EQ như một phono stage đa năng dành cho mọi loại cartridge, mà như một equalizer chuyên dụng được tối ưu cho nền tảng optical cartridge của hãng.

Reed đặc biệt chú trọng đến sự đối xứng của hai kênh tín hiệu. Mạch trái và phải được xây dựng hoàn toàn đối xứng nhằm hạn chế sự khác biệt về đường truyền và điều kiện hoạt động giữa hai kênh. Một điểm đáng chú ý là quá trình đảo pha tín hiệu được thực hiện bằng các linh kiện thụ động thay vì sử dụng thêm một tầng khuếch đại chủ động. Cách tiếp cận này giúp Reed kiểm soát cấu trúc đường tín hiệu theo hướng đơn giản hơn, đồng thời hạn chế những nguồn sai lệch không cần thiết giữa hai kênh. Với một hệ thống cartridge stereo, sự đối xứng của đường tín hiệu có ý nghĩa quan trọng bởi mọi khác biệt về trở kháng, linh kiện hoặc cấu trúc mạch đều có thể ảnh hưởng tới sự cân bằng giữa kênh trái và phải.

Trong tầng khuếch đại, Reed EQ sử dụng discrete audio op-amp với tầng đầu ra Class A. Việc sử dụng mạch op-amp rời cho phép Reed chủ động hơn trong việc lựa chọn và bố trí các linh kiện so với một giải pháp tích hợp hoàn toàn. Theo cách tiếp cận của Reed, cấu trúc rời giúp giảm hiện tượng coupling nhiệt giữa các phần tử của op-amp, từ đó hỗ trợ giảm méo và duy trì tính ổn định của mạch. Tầng đầu ra Class A tiếp tục được lựa chọn để đảm bảo linh kiện hoạt động trong vùng dẫn liên tục, tránh sự chuyển trạng thái đóng – mở của các cấu trúc khuếch đại khác. Trong một thiết bị xử lý tín hiệu có mức tín hiệu tương đối nhỏ như phono equalizer, những yếu tố này có ý nghĩa bởi nhiễu và méo sinh ra trong tầng đầu vào có thể trở thành một phần đáng kể của tín hiệu đầu ra.

Reed EQ còn sử dụng các cuộn cảm chất lượng cao trong mạch equalizer thụ động. Đây là một lựa chọn đáng chú ý bởi cuộn cảm không chỉ tham gia vào việc định hình đáp tuyến tần số mà còn có ảnh hưởng tới tổn hao và đặc tính pha của toàn bộ mạch. Reed hướng tới việc sử dụng những linh kiện này để đạt độ ổn định cao, đáp tuyến pha tuyến tính hơn và giảm tổn hao trong quá trình xử lý tín hiệu. Mạch equalizer được thiết kế theo hướng thụ động, qua đó hạn chế việc đưa thêm các tầng khuếch đại chủ động vào chính phần định hình đáp tuyến. Đường tín hiệu trên PCB cũng được mạ vàng nhằm cải thiện khả năng hàn và hạn chế quá trình oxy hóa, góp phần duy trì độ ổn định lâu dài của các kết nối.

Một trong những giải pháp đáng chú ý nhất của Reed EQ nằm ở bộ nguồn Reed PS được tách hoàn toàn khỏi thân equalizer. Reed không chỉ đưa biến áp ra khỏi chassis tín hiệu mà còn sử dụng ba biến áp nguồn riêng để cấp điện cho những module khác nhau. Cách phân chia này nhằm hạn chế sự tương tác giữa các mạch nguồn và giảm khả năng nhiễu từ một module lan sang module khác. Đặc biệt, nguồn cấp cho LED của Reed SF được thực hiện bằng pin. Hai bộ pin hoạt động luân phiên, trong đó một bộ đang cấp điện cho LED còn bộ kia được sạc tự động. Khi cần chuyển đổi, hệ thống thực hiện quá trình chuyển mạch tự động mà không làm gián đoạn nguồn cấp. Việc cấp nguồn LED bằng pin giúp cách ly phần nguồn của hệ thống quang học khỏi những thành phần điện tử còn lại, hướng tới mức nhiễu thấp hơn trong quá trình chuyển đổi quang điện.

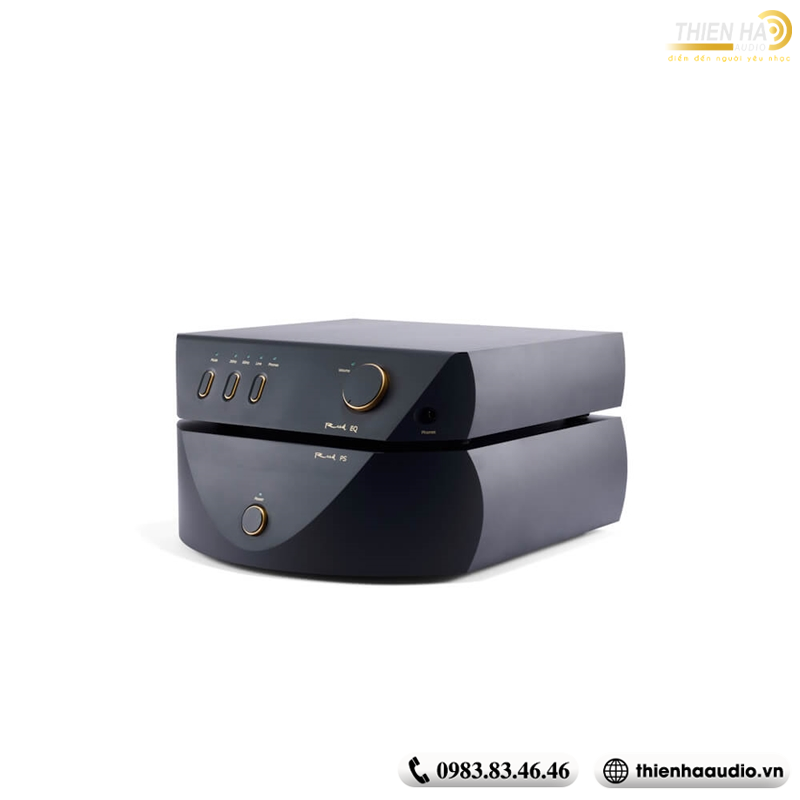

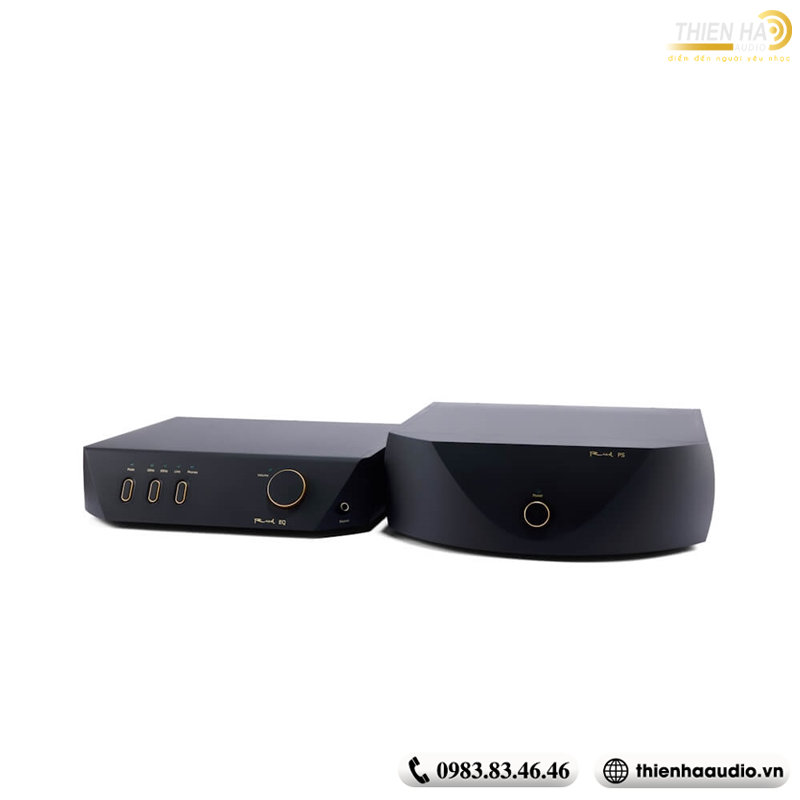

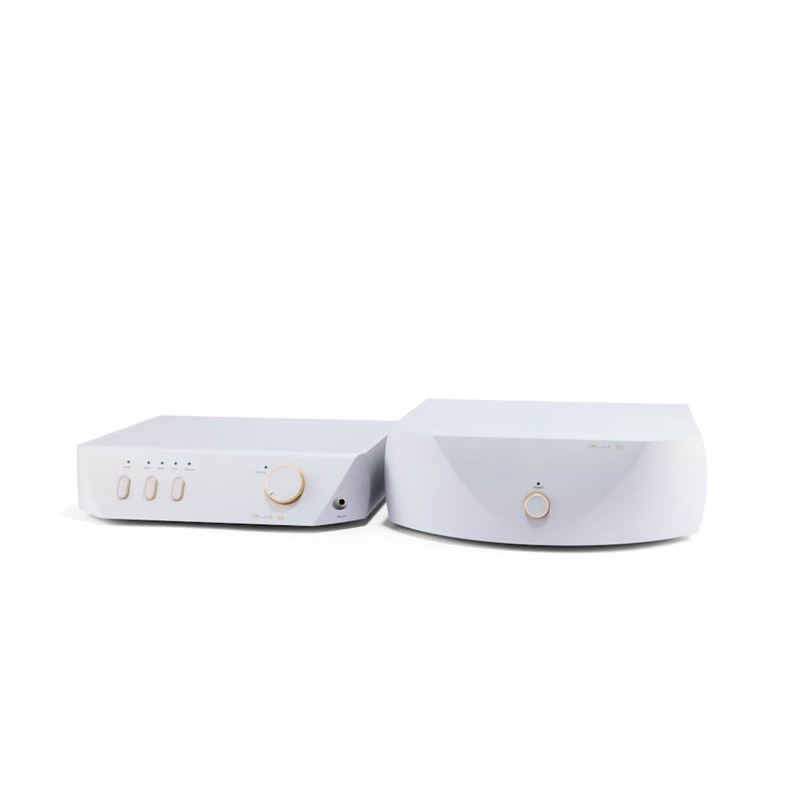

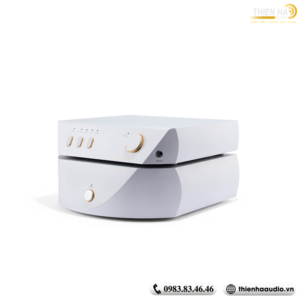

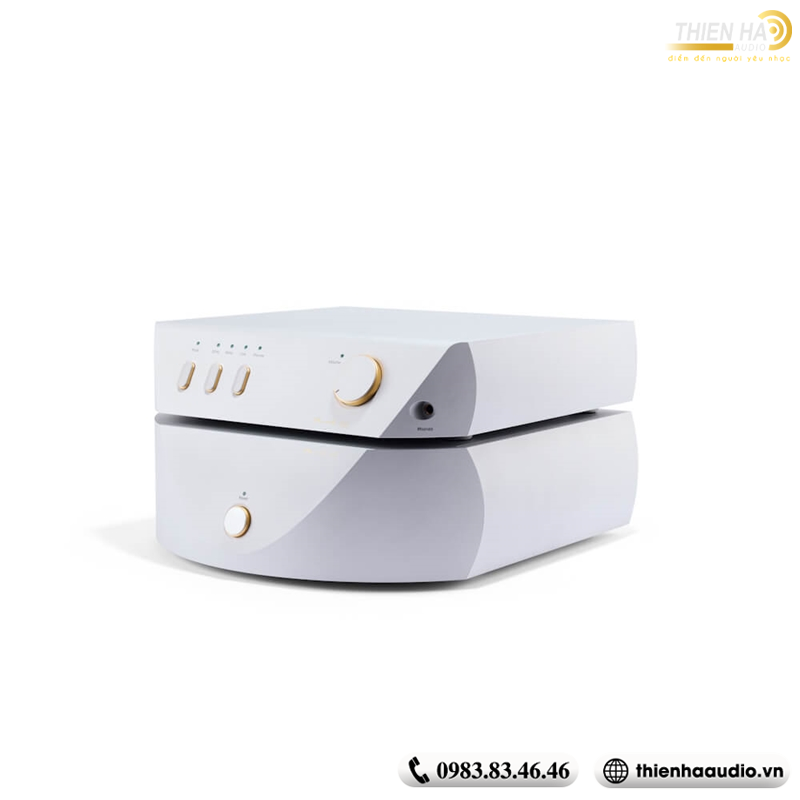

Cấu trúc vật lý của Reed EQ cũng được thiết kế theo cùng triết lý kiểm soát nhiễu và rung động. Cả equalizer và bộ nguồn Reed PS đều sử dụng chassis nhôm gia công, với khối lượng đáng kể và kết cấu chắc chắn. Bề mặt anodized giúp bảo vệ vật liệu khỏi tác động môi trường đồng thời tạo ra hai lựa chọn hoàn thiện Seashell White và Black. Reed EQ có kích thước 330 x 330 x 80 mm và khối lượng 5,3kg, trong khi Reed PS có kích thước 340 x 330 x 110 mm và khối lượng 10,7kg. Việc tách hai chassis không chỉ mang ý nghĩa thẩm mỹ mà còn tạo khoảng cách vật lý giữa mạch xử lý tín hiệu và các biến áp, bộ pin cùng những thành phần công suất của nguồn.

Khả năng kết nối của Reed EQ cũng được xây dựng khá linh hoạt. Đầu vào sử dụng RCA single-ended, trong khi đầu ra có cả RCA single-ended và XLR differential. Nhờ đó, người dùng có thể kết nối Reed EQ với hệ thống preamplifier theo cấu hình single-ended hoặc tận dụng đường truyền balanced ở phần đầu ra khi thiết bị phía sau hỗ trợ XLR. Reed EQ còn được trang bị headphone amplifier tích hợp với ngõ ra 6,35mm. Bộ khuếch đại tai nghe hỗ trợ headphone có trở kháng từ 32 – 600Ω, cho phép sử dụng trực tiếp tai nghe mà không nhất thiết phải bật hệ thống loa. Đây là một bổ sung thực dụng, đặc biệt với người chơi vinyl muốn kiểm tra nhanh hệ thống hoặc thưởng thức bản ghi trong những thời điểm không thể sử dụng loa.

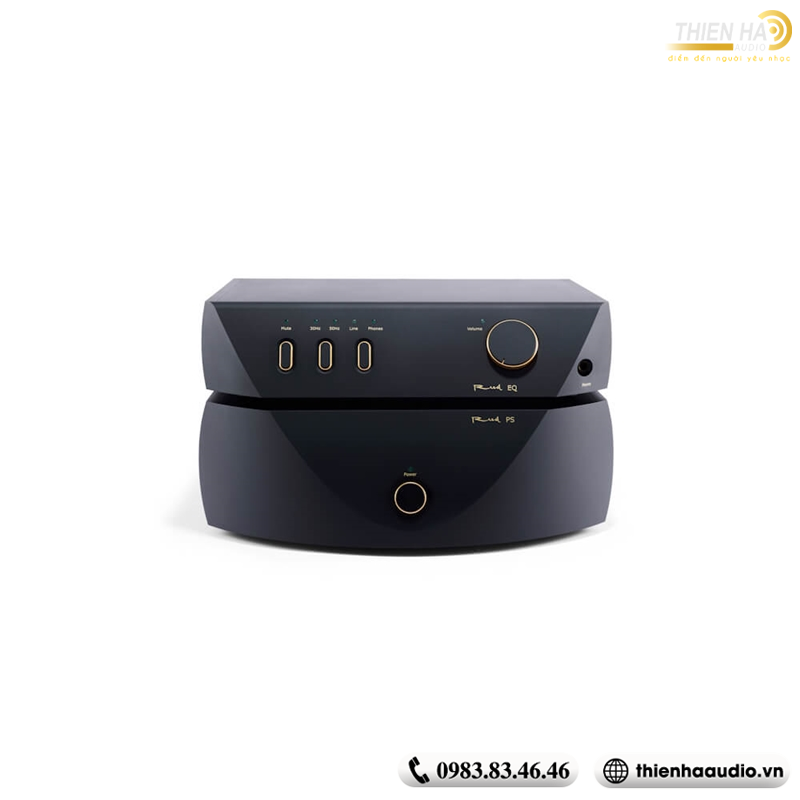

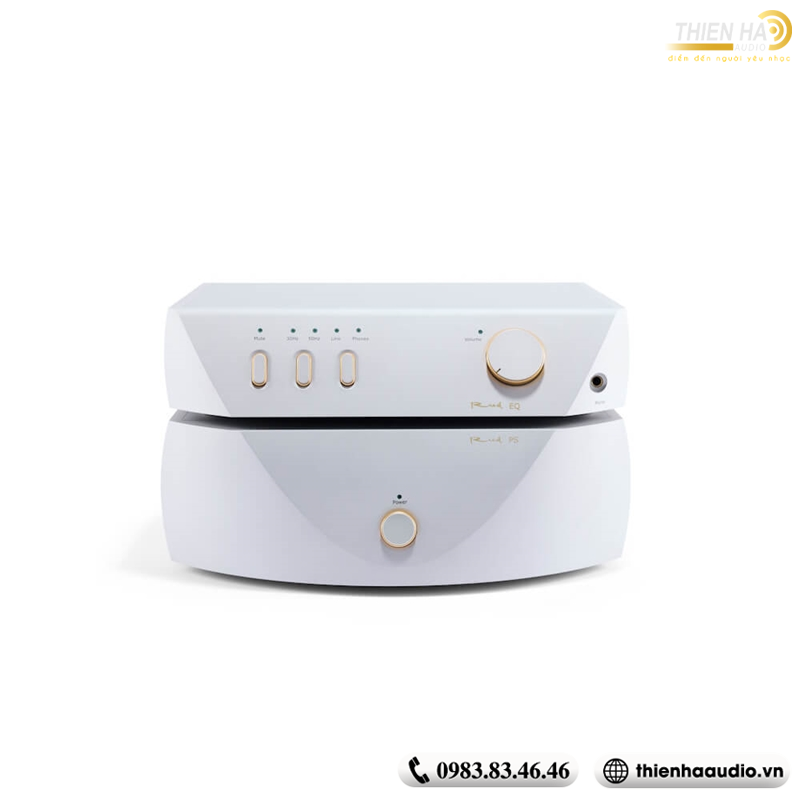

Bảng điều khiển của Reed EQ được bố trí với ba nhóm chức năng chính. Mute cho phép ngắt tín hiệu đầu ra, đặc biệt hữu ích khi lắp đặt hoặc điều chỉnh cartridge Reed SF để tránh những xung tín hiệu bất ngờ truyền tới hệ thống khuếch đại. Bộ lọc high-pass có hai mức 30Hz và 50Hz, cho phép lựa chọn tần số cắt thấp tùy theo đặc tính của tonearm và hệ thống. Cuối cùng, công tắc Line/Phono cho phép lựa chọn chế độ hoạt động tương ứng với đường ra line hoặc headphone. Những điều chỉnh này không làm Reed EQ trở thành một thiết bị đa năng theo nghĩa thông thường, mà tập trung vào việc cung cấp những chức năng thực tế nhất cho hệ thống optical cartridge.

Với cấu trúc mạch đối xứng, discrete audio op-amp Class A, equalizer thụ động sử dụng cuộn cảm chất lượng cao, PCB mạ vàng, bộ nguồn Reed PS tách biệt và hệ thống pin cấp điện riêng cho LED, Reed EQ được xây dựng như một phần không thể tách rời của nền tảng Reed SF. Sản phẩm không cố gắng trở thành một phono stage có thể phục vụ mọi cartridge mà tập trung sâu vào một nguyên lý chuyển đổi tín hiệu khác biệt. Khi kết hợp Reed SF với Reed EQ, toàn bộ chuỗi từ stylus, chuyển đổi quang điện, equalizer tới đầu ra analog được thiết kế đồng bộ, tạo thành một hệ thống phát vinyl có cấu trúc rất khác so với nền tảng MM và MC truyền thống.

Thông số kỹ thuật:

Loại: Phono equalizer dành cho cartridge quang học

Cartridge tương thích: Reed SF

Điện áp đầu ra: 600mV tại 1kHz với Reed SF

Đầu vào: RCA single-ended

Đầu ra: RCA single-ended, XLR differential

Mạch khuếch đại: Discrete audio op-amp

Tầng đầu ra: Class A

Mạch equalizer: Passive

Linh kiện equalizer: Cuộn cảm chất lượng cao

Đường tín hiệu PCB: Mạ vàng

Bộ lọc high-pass: 30Hz / 50Hz

Chế độ đầu ra: Line / Headphone

Ngõ ra headphone: 6,35mm

Trở kháng headphone tương thích: 32 – 600Ω

Mute: Có

Nguồn cấp: Reed PS

Nguồn LED cartridge: Pin với cơ chế chuyển đổi tự động

Số biến áp trong Reed PS: 3

Vật liệu chassis Reed EQ: Nhôm gia công

Màu sắc: Seashell White, Black

Kích thước Reed EQ: 330 x 330 x 80 mm

Khối lượng Reed EQ: 5,3kg

Kích thước Reed PS: 340 x 330 x 110 mm

Khối lượng Reed PS: 10,7kg.
