Phono Luxman E-07 (Liên hệ)

Luxman E-07

Luxman E-07 là phono preampli bán dẫn được phát triển dành cho những hệ thống analog cao cấp, nơi tín hiệu cực nhỏ từ cartridge cần được khuếch đại và hiệu chỉnh với độ chính xác cao trước khi chuyển tới preampli hoặc ampli tích hợp. Đây cũng là mẫu phono equalizer amplifier mới của Luxman, được thiết kế để khai thác sâu hơn khả năng trình diễn của mâm đĩa than và cartridge MM, MC. Thay vì sử dụng mạch đèn điện tử, Luxman E-07 lựa chọn kiến trúc bán dẫn hoàn toàn, kết hợp tầng phono NF, biến áp step-up MC lõi Super Permalloy, nguồn điện ba biến áp độc lập và nhiều khả năng điều chỉnh tải. Đáng chú ý, Luxman E-07 còn hỗ trợ kết nối balanced trực tiếp từ cartridge MC, mở rộng đáng kể khả năng phối ghép với các hệ thống analog cao cấp.

Ngay từ phần mạch khuếch đại đầu vào, Luxman E-07 đã cho thấy định hướng tập trung vào việc xử lý những tín hiệu có điện áp rất nhỏ. Tầng đầu sử dụng bốn FET mắc song song nhằm giảm nhiễu và cải thiện khả năng xử lý tín hiệu nhỏ, trong khi mạch phono sử dụng cấu trúc NF-type với đường cong RIAA. Thiết kế này cho phép Luxman E-07 đạt độ lợi 38dB đối với MM, 57dB đối với MC-H và 66dB đối với MC-L. Ba mức khuếch đại giúp thiết bị phù hợp với nhiều cartridge có điện áp đầu ra khác nhau, từ những mẫu MM có mức tín hiệu tương đối cao cho tới MC output thấp đòi hỏi tầng khuếch đại nhạy hơn.

Đối với cartridge MC, Luxman E-07 sử dụng bốn biến áp step-up với lõi Super Permalloy, được bố trí độc lập theo kênh trái/phải và theo hai nhóm trở kháng cao/thấp. Super Permalloy có đặc tính đáp ứng tốt với tín hiệu điện áp nhỏ, vì vậy biến áp có thể đảm nhiệm việc nâng tín hiệu MC trước khi đưa vào tầng khuếch đại. Luxman E-07 cung cấp hai nhóm MC-H và MC-L để lựa chọn biến áp phù hợp với trở kháng của cartridge, qua đó hạn chế việc sử dụng một cấu hình cố định cho toàn bộ cartridge MC. Cách thiết kế này đặc biệt hữu ích đối với người chơi sở hữu nhiều cartridge hoặc thường xuyên thay đổi cartridge để tìm ra sự kết hợp phù hợp với từng hệ thống.

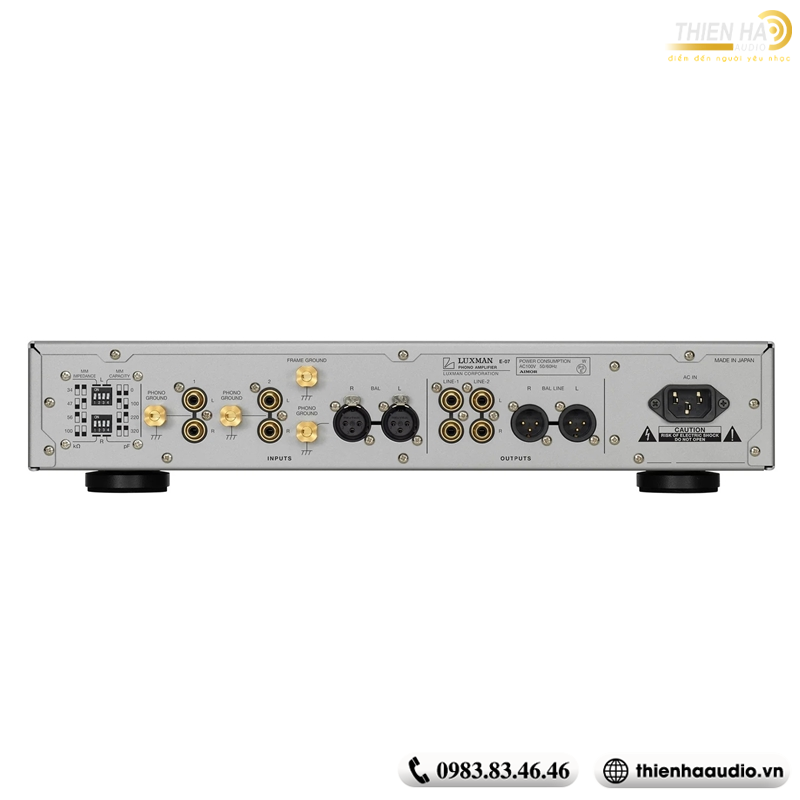

Một điểm đáng chú ý của Luxman E-07 là khả năng tiếp nhận tín hiệu balanced trực tiếp từ cartridge MC. Ngõ vào XLR được thiết kế để nhận tín hiệu vi sai từ cartridge, giúp hạn chế sự suy giảm năng lượng tín hiệu trong quá trình truyền tải và đồng thời hỗ trợ cải thiện khả năng tách biệt hai kênh. Bên cạnh một cặp ngõ vào balanced, Luxman E-07 còn có hai cặp ngõ vào RCA, cho phép người dùng xây dựng hệ thống analog với nhiều nguồn phát khác nhau. Đây là một lợi thế đáng kể khi phono preampli được đặt trong hệ thống có hai mâm hoặc hai tay cần, bởi người dùng có thể thiết lập riêng từng đầu vào cho những cartridge khác nhau.

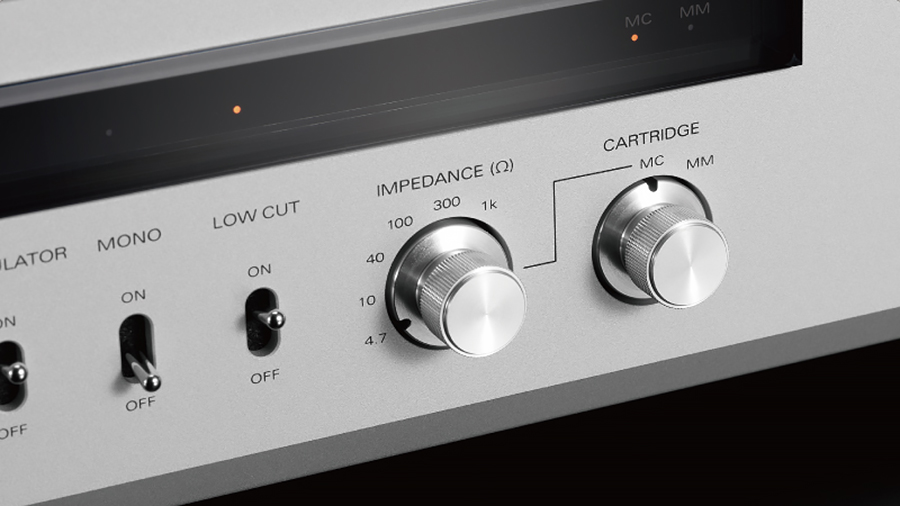

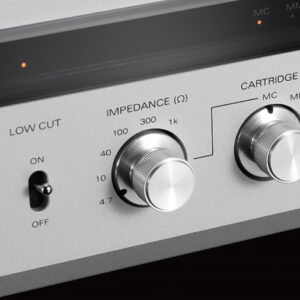

Khả năng điều chỉnh tải cũng được Luxman E-07 đầu tư rất kỹ. Đối với MC, mặt trước có núm lựa chọn sáu mức trở kháng gồm 4,7Ω, 10Ω, 40Ω, 100Ω, 300Ω và 1kΩ. Với MM, phía sau thiết bị cung cấp bốn mức trở kháng 34kΩ, 47kΩ, 56kΩ và 100kΩ, cùng bốn mức điện dung 0pF, 100pF, 220pF và 320pF. Việc cung cấp nhiều mức tải giúp người chơi điều chỉnh Luxman E-07 theo thông số của từng cartridge thay vì chỉ sử dụng giá trị mặc định. Đây là yếu tố có ảnh hưởng trực tiếp tới sự tương thích giữa cartridge và phono preampli, đặc biệt trong những hệ thống analog được tinh chỉnh kỹ.

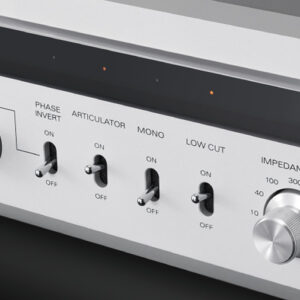

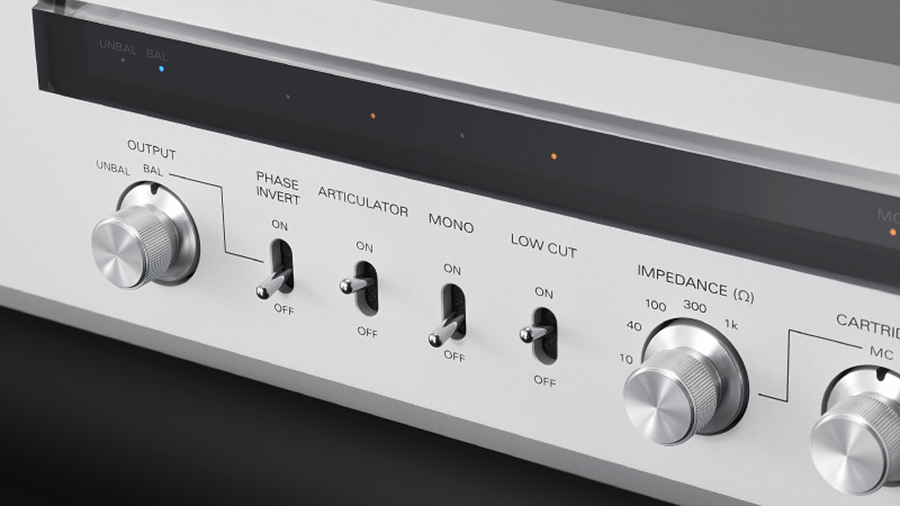

Luxman E-07 còn được trang bị một số chức năng hỗ trợ quá trình thưởng thức đĩa than. Articulator sử dụng dòng tín hiệu từ bản ghi đang phát để khử từ cho cartridge và biến áp MC. Công tắc low-cut có nhiệm vụ hạn chế những dao động tần số thấp thường xuất hiện khi đĩa bị cong, qua đó giảm chuyển động không cần thiết của woofer. Chế độ monaural dành cho các bản thu mono, trong khi công tắc đảo pha cho phép thay đổi cực tính của đầu ra balanced tùy theo thiết bị ở tầng tiếp theo. Đây là những chức năng tương đối chuyên biệt nhưng hữu ích trong một hệ thống vinyl có nhiều loại bản thu và cartridge.

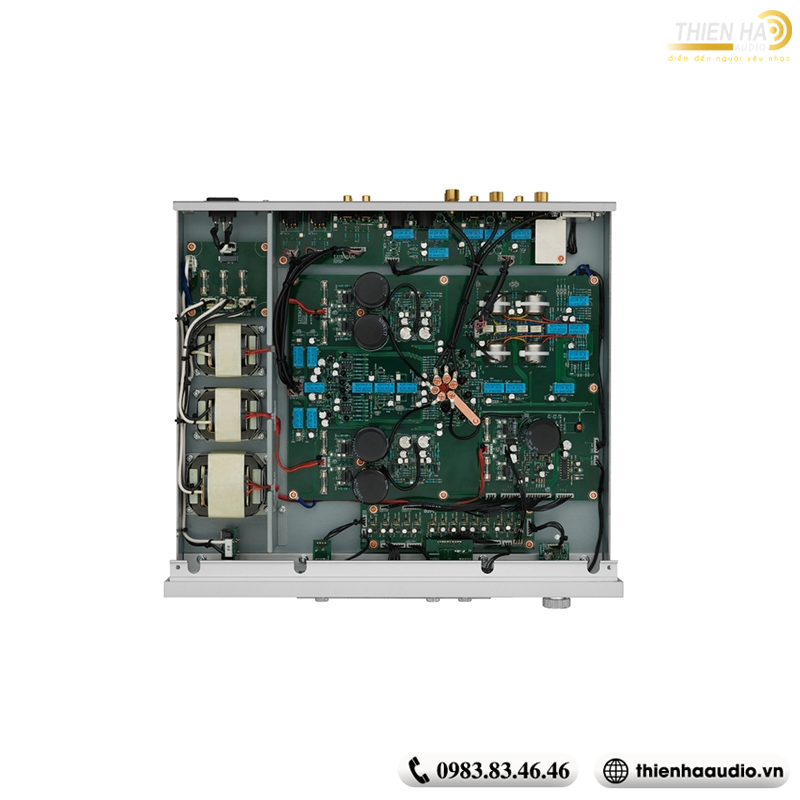

Phần nguồn điện của Luxman E-07 được xây dựng với ba biến áp OI độc lập. Một biến áp dành cho kênh trái, một biến áp dành cho kênh phải và biến áp còn lại cung cấp năng lượng cho các mạch ngoại vi, đèn báo và relay. Cấu trúc này giúp hạn chế sự tương tác giữa các khối mạch khi tải thay đổi, đồng thời tạo môi trường nguồn ổn định cho những tầng khuếch đại có độ nhạy cao. Hệ thống tụ lọc gồm năm tụ block dung lượng 10.000μF cũng được sử dụng để tạo nguồn năng lượng dự trữ và giảm trở kháng của đường cấp điện.

Một điểm đáng chú ý khác nằm ở cấu trúc nối đất PGS có dạng cánh hoa. Luxman E-07 tập trung điểm tham chiếu tín hiệu của từng mạch về một vị trí chung, sau đó sử dụng các tấm thép dày để kết nối theo hướng xuyên tâm với trở kháng thấp và khoảng cách đồng đều. Thiết kế này được kết hợp với loop-less chassis nhằm hạn chế dòng điện chạy trong chassis tạo ra trở kháng đất không mong muốn. Đối với một phono preampli phải xử lý tín hiệu có mức điện áp rất nhỏ, kiểm soát đường mass và nhiễu nền có ý nghĩa đặc biệt quan trọng.

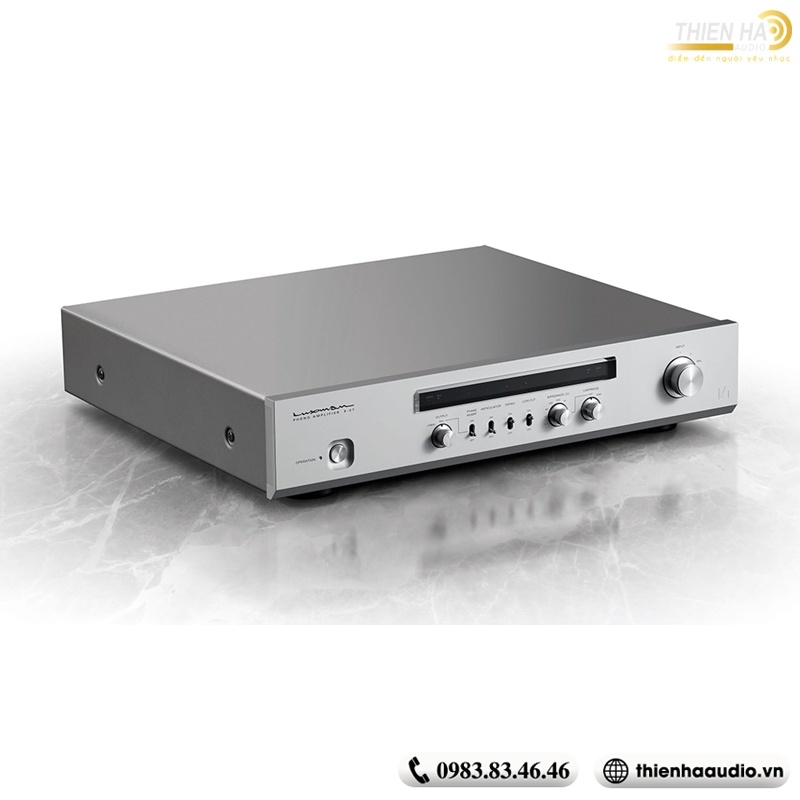

Về cơ khí, Luxman E-07 sở hữu chassis nhôm có chiều rộng 440mm, phù hợp với kích thước tiêu chuẩn của nhiều thiết bị Luxman khác. Phần đáy sử dụng hai tấm đồng siêu dày với tổng độ dày 3,6mm, vừa tăng độ cứng vừa hạ thấp trọng tâm. Các chân đỡ bằng gang đúc có mật độ biến thiên giúp hạn chế rung động truyền vào chassis. Mặt trước hoàn thiện màu Blasted White, kết hợp hệ thống núm xoay và công tắc cơ học, tạo nên vẻ ngoài đồng bộ với các thiết bị Luxman thế hệ mới.

Luxman E-07 vì vậy là một phono preampli hướng tới người chơi vinyl muốn kiểm soát sâu cả phần khuếch đại lẫn phối ghép cartridge. Cấu trúc NF, bốn FET song song ở tầng đầu, biến áp MC Super Permalloy, đầu vào balanced cho MC, ba biến áp nguồn độc lập và hệ thống điều chỉnh trở kháng phong phú tạo thành một nền tảng kỹ thuật toàn diện. Với khả năng hỗ trợ MM, MC-H và MC-L, Luxman E-07 có thể đóng vai trò trung tâm trong những hệ thống analog sử dụng nhiều loại cartridge, đồng thời cung cấp đủ khả năng tinh chỉnh để người chơi khai thác sâu hơn những khác biệt giữa từng thiết kế cartridge và từng bản thu.

Thông số kỹ thuật:

Loại: Phono equalizer amplifier bán dẫn

Mạch phono: NF-type, RIAA, FET song song ở tầng đầu

Biến áp MC: 4 biến áp lõi Super Permalloy

Độ nhạy đầu vào: MM 3,2mV; MC-H 0,37mV; MC-L 0,12mV

Trở kháng MM: 34kΩ / 47kΩ / 56kΩ / 100kΩ

Trở kháng MC-H: 100Ω / 300Ω / 1kΩ

Trở kháng MC-L: 4,7Ω / 10Ω / 40Ω

Điện dung tải MM: 0 / 100 / 220 / 320pF

Độ lợi: MM 38dB; MC-H 57dB; MC-L 66dB

Điện áp đầu vào tối đa: MM 120mV; MC-H 15mV; MC-L 5mV

Điện áp đầu ra định mức: 250mV

Trở kháng đầu ra: Unbalanced 300Ω; Balanced 600Ω

Đáp tuyến RIAA: MM 20Hz – 20kHz (±0,1dB); MC 20Hz – 20kHz (±0,3dB)

Tổng méo hài: 0,003%

Tỷ số tín hiệu trên nhiễu: MM 88dB; MC-H 81dB; MC-L 78dB

Độ tách kênh: ≥80dB

Biến áp nguồn: OI type x 3, độc lập trái/phải và mạch ngoại vi

Chức năng: Articulator, Low Cut, Monaural, đảo pha đầu ra balanced

Nguồn điện: 115V hoặc 230V

Công suất tiêu thụ: 13W

Kích thước: 440 x 92 x 407 mm

Trọng lượng: 13,2kg.
